NUTM超聲波多通道探傷主機
主要技術參數
檢測范圍: (0~1200)mm
重復頻率: (50~5000)Hz
工作頻率: (0.2~20)MHz
聲速范圍: (1000~15000)m/s
采樣深度: 500點/通道
動態范圍: ≥32dB
垂直線性誤差: ≤2.5%
水平線性誤差: ≤0.1%
分 辨 力: >32dB(5P14)
靈敏度余量: >60dB(深200mmФ2平底孔)
電噪聲電平: ≤20%
探頭類型: 直探頭、斜探頭、雙晶探頭、穿透探頭
閘 門: 進波門、失波門、跟蹤門;
(注:以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。)

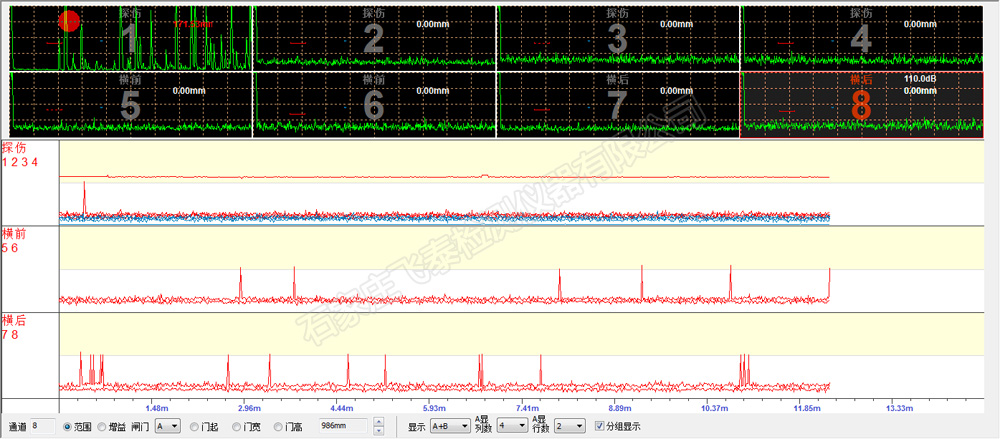

“A+B掃描”界面

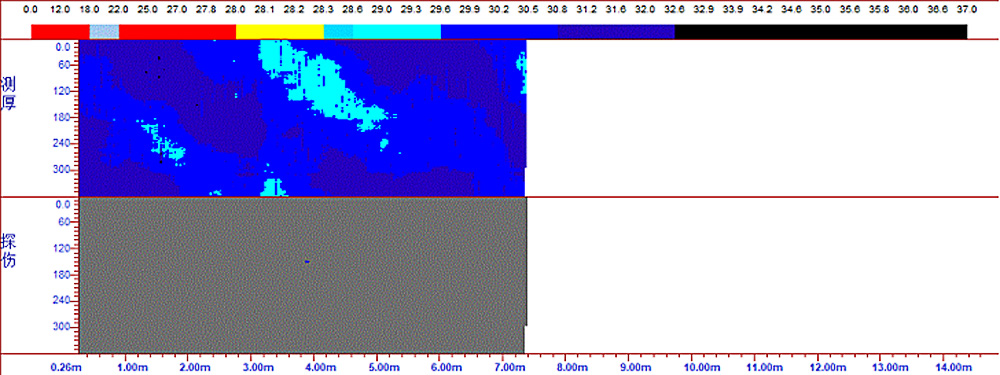

“C掃描”界面
